Konfigurasi Dasar Mikrotik dan Menghubungkan Ke Internet Melalui Router Board

Assallamu'alaikum Wr. Wb.

A. Pendahuluan
     Pada hari ini saya akan membahas mengenai Koonfigurasi Awal MikroTik Router Board. Langsung saja mari di bahas.

1. Pengertian
     RouterBoard merupakan sebuah perangkat (Hardware) yang didesain dan diproduksi oleh Mikrotik serta menggunakan RouterOS sebagai Sistem Operasinya. RouterBoard merupakan sebuah perangkat yang mempunyai komponen seperti halnya PC tetapi mempunyai ukuran yang kecil seperti Processor, RAM, ROM dan Memory Flash hanya saja System Operasi yang digunakannya khusus dikeluarkan oleh Mikrotik yaitu RouterOS. RouterBoard mempunyai banyak type arsitektur, model, jenis interface dan jumlah interface yang berbeda sehingga kita bisa dengan mudah memilih perangkat ini sesuai dengan kebutuhan yang kita inginkan.

2. Latar Belakang
    Menambah ilmu bagi yang masih awam tentang konfigurasi dasar MikroTik Router Board.

3. Maksud dan Tujuan

     Agar tau bagaimana awal konfigurasi atau setting MikroTik Router Board, tidak asal di gunakan saja.

4. Hasil yang Di Harapkan
    Agar siswa prakerin mampu setidaknya mengkoneksikan internet dengan MikroTik Router Board.

B. Alat dan Bahan

• PC/Laptop
• Koneksi Internet LAN
• MikroTik Router Board (dalam hal ini saya menggunakan RB tipe RB951)
• Kabel UTP Straight.

C. Jangka Waktu Pelaksanaan Kegiatan

• 25 Menit

D. Proses dan Tahapan Pelaksaan Kegiatan

1. Hubungkan Router Board dengan Cara ether1 dengan Internet/LAN & ether2 dengan kabel UTP Straight ke Laptop.

2. Buat IP Manual di Laptop/PC anda, lalu Login ke RB melalui WinBox.

3. Reset Konfigurasi RB dengan cara klik menu System> Reset Konfigurasi lalu ceklis semua pilihan dan klik Reset Configuration, tunggu beberapa detik dan WinBox akan Dissconnect, Klik refresh dan klik Mac Address yang muncul dan klik Login.

4. Set IP Address dengan cara klik menu IP> Addresses. Klik ikon (+) lalu berikan IP ke ether2 seperti di bawah ini.

Gambar di atas saya memberikan IP Address seperti berikut.

• IP Address : 192.168.100.2/24
• Network : Kosong
• Interface : ether2

NB : ether1 tidak di berikan IP karena sudah otomatis mempunyai IP dari Internet.

5. Lalu masuk ke menu IP> DHCP Client dan konfigurasikan seperti di bawah ini. Klik Apply & Ok. Tunggu sampai status menjadi Bound.

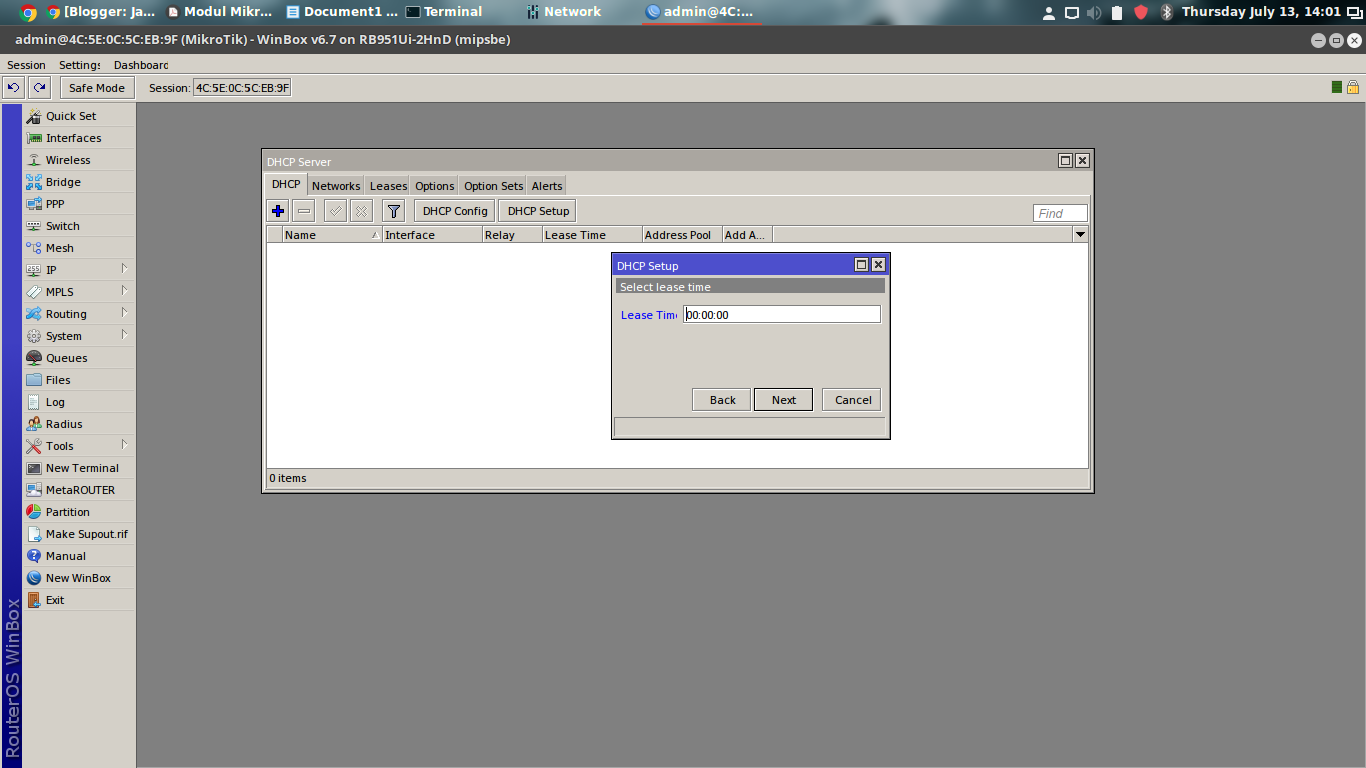

6. Masuk lagi ke menu IP> DHCP Server, klik DHCP Server, konfigurasikan DHCP Setup seperti gambar di bawah.

7. Klik menu IP> Firewall> klik tab NAT di samping kanan tab Filter Rules dan konfigurasikan seperti berikut.

8. Klik lagi menu IP> DNS, dan konfigurasikan DNS seperti di bawah ini dan ceklis Allow Remote Request.

9. Ganti IP Laptop anda ke mode DHCP/Otomatis.

10. Silahkan coba PING menggunakan terminal atau CMD, dengan cara ping 8.8.8.8. Jika berhasil maka akan muncul tulisan "64 bytes ping from 8.8.8.8: icmp_seq=2 ttl=55 time=174 ms" seperti berikut ini.

E. Hasil yang Di Dapatkan
     Hasilnya adalah saya dapat mengkoneksikan ke internet melalui MikroTik Router Board.

F. Temuan Permasalahan
    Masalah yang saya hadapi adalah saat saya ping ke google.com tidak bisa ternyata saya belum mengganti IP Address DHCP pada laptop saya.

G. Kesimpulan

     Bisa mengkonfigurasi MikroTik Router Board dengan WinBox.

H. Referensi

• http://www.mikrotik.co.id/artikel_lihat.php?id=39

Sekian yang dapat sya sampaikan, smeoga bermanfaat.

Wassallamu'alaikum Wr. Wb.

Sharing File di Linux Menggunakan Samba Server

Assallamu'alaikum Wr. Wb.

A. Pendahuluan
     Kali ini saya akan memberikan tutorial Sharing File dengan Samba Server di Linux. Yuk mari  di simak!

1. Pengertian
    Samba adalah sebuah software yang bekerja di sistem operasi linux, unix dan windows yang menggunakan protokol network smb (server massage block). Smb adalah sebuah protokol komunikasi data yang juga digunakan oleh Microsoft dan OS/2 untuk menampilkan fungsi jaringan client-server yang menyediakan sharing file dan printer serta tugas-tugas lainnya yang berhubungan.

2. Latar Belakang
    File server memberikan layanan berupa penyediaan file ataupun folder yang dapat diakses bersama-sama oleh para pengguna didalam suatu jaringan. File server juga sering juga disebut sebagai sistem file sharing. Keuntungan dari penggunaan file server ini dapat kalian lihat dari segi keefisiensiannya.

3. Maksud dan Tujuan
    Menghubungkan antara mesin Linux (UNIX) dengan mesin windows. Sebagai perangkat lunak cukup banyak fungsi yang dapat dilakukan oleh samba software, mulai dari menjembatani sharing file, sharing device, PDC, DHCP, FTP, webserver, sebagai gateway, mail server, proxy dan lain-lain. Fasilitas mengremote seperti telnet dan ssh juga tersedia.

4. Hasil yang Di Harapkan
    Pembaca mampu mengimplementasikan sharing file menggunakan Samba Server.

B. Alat dan Bahan

• PC/Laptop
• Koneksi Internet

C. Jangka Waktu Pelaksanaan Kegiatan

• 55 Menit

D. Proses dan Tahapan Pelaksanaan Kegiatan

>> Fungsi
      Menghubungkan antara mesin Linux (UNIX) dengan mesin Windows. Sebagai perangkat lunak cukup banyak fungsi yang dapat dilakukan oleh samba software, mulai dari menjembatani sharing file, sharing device, PDC, firewall, DNS, DHCP, FTP, web server, sebagai gateway, mail server, proxy dan lain-lain. Fasilitas peng-remote seperti telnet dan ssh juga tersedia. Salah satu keunggulan lainnya adalah adanya aplikasi pengaturan yang tidak lagi hanya berbasis teks, tetapi juga berbasis grafis yaitu swat. Menempatkan masin Linux/UNIX sebagai PDC (Primary Domain Controller) seperti yang dilakukan oleh NT dalam jaringan Windows.

      Samba PDC (Primary Domain Controller) bertujuan sebagai komputer yang akan melakukan validasi user kepada setiap client yang akan bergabung dalam satu domain tertentu, dengan kata lain hanya user yang terdaftar yang diijinkan masuk ke domain tersebut dan mengakses semua fasilitas domain yang disediakan.
Dapat berfungsi sebagai domain controller pada jaringan Microsoft Windows.

>> Keunggulan

• Gratis atau Free
• Tersedia untuk berbagai macam platform
• Mudah di konfigurasi oleh administrator
• Sudah terhubung langsung dengan  jaringan dan jarang di temui maslaah dalam penggunaannya di jaringan
• Mudah di konfigurasi sesuai dengan kebutuhan administrator
• Dapat di andalkan karena jarang terjadi kesalahan, kecuali server komputer kalian bermasalah dengan perangkat kerasnya
• Mempunyai performa yang maksimal

1. Buka terminal ketikkan "sudo su" tekan Enter dan masukkan password anda. Dan ketikkan lagi "apt-get install samba" tekan Enter. Tunggu proses installasi hingga selesai.

2. Lalu kita akan membuat folder sharing, ketikkan command sebagai berikut "mkdir /home/jaars/data_server" tekan Enter, lihat gambar di bawah yang di blok putih. (NB : ketikkan sesuai dengan nama pengguna, di sini saya menggunakan nama pengguna "jaars")

3. Lalu kita mensetting permissionnya, dengan perintah "chmod 777 /home/jaars/data_server" tekan Enter

4. Ketikkan perintah "nano /etc/samba/smb.conf" lalu Enter dan ketikkan lagi seperti di bawah ini :



    - [data_server]

    - path = /home/jaars/data_server/

    - browseable = yes

    - read only = no

    - guest ok = yes

Lalu tekan Ctrl + O tekan Enter setelah itu tekan Ctrl + X dan ketikkan "/etc/init.d/samba restart" tekan Enter untuk merestart Samba nya.

5. Sampai di sini install Samba Server nya sudah selesai, silahkan di coba dengan cara mengetikkan Ip Address anda seperti di bawah ini yang di blok putih di Direktori laptop teman anda yang anda ajak untuk install Samba Server nya. Ketikkan perintah "smb://172.30.4.87" di Direktori laptop teman kamu.  (NB: 172.30.4.87 merupakan ip addres laptop kita, jadi ketikkan ip addres samba milik kita di Direktori teman anda).

gambar 1.1 Ip Address milik laptop kita

gambar 1.2 Ip Address milik teman yang saya tulis di Direktori laptop saya

6. Jika kamu ingin membuka Folder samba milik teman maka ketikkan Ip Address Samba milik teman kamu, ketikkan "smb://172.30.4.69" dan Enter, jika terbuka folder data_server maka sudah selesai pembuatan Samba Server nya. (NB: 172.30.4.69 adalah ip address milik teman saya).

E. Hasil yang Di Dapatkan
     Saya sendiri sudah bisa menggunakan file sharing Samba Server antar Client.

F. Temuan Permasalahan
     Permasalahan yang saya hadapi adalah saya belum bisa untuk mengupload file untuk saling berbagi di karenakan koneksi yang lambat.

G. Kesimpulan
     Dapat di simpulkan bahwa Samba Server penting di gunakan untuk sharing file selain melalui media Bluetooth, Wirelless, dll.

H. Referensi

• https://help.ubuntu.com/community/How%20to%20Create%20a%20Network%20Share%20Via%20Samba%20Via%20CLI%20%28Command-line%20interface/Linux%20Terminal%29%20-%20Uncomplicated%2C%20Simple%20and%20Brief%20Way%21

Sekian mengenai Tutorial Install Samba Server, semoga bermanfaat!


Wassallamu'alaikum Wr. Wb.

Blokir Situs Menggunakan MikroTik Router Board

Assallamu'alaikum Wr. Wb.

A. Pendahuluan
     Hai teman-teman, pada postingan kali ini saya akan mempraktekkan Blokir Situs atau Website Menggunakan MikroTik RouterBoard. Mari disimak^_^

1. Pengertian
    Blokir adalah aksi yang diambil untuk menghentikan orang tertentu mengakses informasi. Jika sebuah situs web mengaktifkan pemblokiran berdasarkan alamat IP pengguna, blokirnya dapat mempengaruhi pengguna lain yang berbagi alamat IP. Beberapa pengguna yang diblokir mencoba untuk menghindari pemblokirannya dengan membuat akun yang lain atau menggunakan proxy server.

2. Latar Belakang
    Maraknya situs/website yang tidak sesuai dengan peraturan perundang2an (situs negatif) yang dapat merusak moral para penerus Bangsa Indonesia.

3. Maksud dan Tujuan
    Bermaksud memblokir situs yang bersifat negatif dan menerapkan internet sehat kepada semua masyarakat luas.

4. Hasil Yang Di Harapkan
    Mampu memblokir situs berbau negatif menggunakan MikroTik Router Board.

B. Alat dan Bahan

• PC/Laptop.
• Kabel LAN yang terkoneksi dengan internet.
• Router Board (saya menggunakan RB bertipe RB951).
• Kabel UTP dengan crimpingan Straight.

C. Jangka Waktu Pelaksanaan

• 1 Jam

D. Tahapan Pelaksanaan

1. Login ke RouterBoard anda melalui WinBox

2. Buka menu IP> Firewall> Filter Rules, Klilk ikon (+)

3. Isikan konfigurasinya seperti gambar di bawah ini.

• Tab General, di menu Chain isikan Forward

4. Buka Tab Advanced, lalu atur konfigurasinya seperti berikut ini.

• Tab Advanced, di menu Content isikan situs yang akan anda blokir, sebagai contoh di atas saya mengisikan situs blibli.com

5. Lalu masuk ke Tab Action, dan konfigurasikan seperti berikut ini.

• Tab Actin di menu Action isikan Drop, tekan Apply dan Ok.

E. Hasil Yang Didapatkan

     Hasil akhir yang saya dapatkan yaitu saya dapat memblokir suatu situs dengan Router Board.

F. Temuan Permasalahan

    Selama saya mengkonfigurasikan saya belum menemukan masalah yang saya hadapi.

G. Kesimpulan

     Dari konfigurasi tersebut dapat kita simpulkan bahwa jika kita memblokir suatu situs yang berbau negatif berarti kita juga sudah menerapkan internet sehat meskipun di Keluarga kita sekalipun.

H. Referensi

• https://id.wikipedia.org/wiki/Blokir_(Internet)

Demikian yang dapat saya bagikan pada postingan saya kali ini, jika ada kekurangan tentang postingan saya kali ini mohon untuk menuliskan kekurangan saya di komentar, semoga bermanfaat.

Wassallamu'alaikum Wr. Wb.

Pengertian Kabel UTP Beserta Fungsi dan Jenisnya Lengkap

Assallamu'alaikum Wr. Wb.

A. Pendahuluan
     Pada kesempatan kali ini saya akan membahas mengenai Kabel UTP, apa sih kabel UTP itu menurut kalian? Apa sih fungsinya? Jika kalian belum tau mari silahkan di baca dan simak baik2 artikel saya ini.

1. Pengertian

     Kabel UTP adalah UTP singkatan dari “Unshielded Twisted Pair” yaitu jenis kabel ini terbuat dari bahan penghantar tembaga, mempunyai isolasi dari plastik & terbungkus oleh bahan isolasi yang dapat melindungi dari api dan juga kerusakan fisik, kabel UTP sendiri terdiri dari 4 pasang inti kabel yang saling berbelit dimana masing-masing pasang mempunyai kode warna berbeda.

     Definisikabel UTP adalah suatu jenis kabel yang dapat dipakai untuk membuat jaringan komputer, berupa kabel yang di bagian dalamnya berisikan 4 pasang kabel. Kabel Twisted Pair Cable ini terbagi kedalam 2 jenis diantaranya, Shielded dan Unshielded. Shielded adalah jenis dari kabel UTP yang memiliki selubung pembungkus, sedangkan unshielded adalah jenis yang tidak mempunyai selubung pembungkus. Untuk koneksinya kabel jenis ini memakai konektor RJ-45 atau RJ-11.

2. Latar Belakang
   Para pengguna internet hanya menggunakan akses internet saja dan mereka tidak tahu jenis kabel apa yang di gunakan untuk mengakses internet.

3. Maksud dan Tujuan
    Mempunyai maksud dan tujuan agar para pengguna paham kabel apa yang mereka gunakan untuk mengakses internet di komputer atau laptop mereka.

4. Hasil yang Di Harapkan
    Hasil akhir yang di harapkan adalah saya pribadi agar saya tahu akan kegunaan dari kabel UTP.

B. Alat dan Bahan

• PC/Laptop
• Koneksi Internet

C. Jangka Waktu Pelaksanaan Kegiatan

• 25 Menit

D. Proses dan Tahapan Pelaksanaan Kegiatan

>> Fungsi Kabel UTP
    Fungsi kabel UTP yaitu dapat di gunakan sebagai kabel untuk jaringan Local Area Network (LAN) pada sistem network/jaringan komputer, dan umumnya kabel UTP memiliki impedansi kurang lebih 100 Ohm, dan juga di bagi menjadi kedalam beberapa kategori berdasarkan kemampuannya sebagai penghantar data.

>> Jenis Jenis Kabel UTP

• Kabel UTP Category 1 = Kabel ini mentransmisikan data dengan kecepatan rendah. Biasanya digunakan untuk komunikasi telepon dan juga menghubungkan modem dengan line telepon.
• Kabel UTP Category 2 = Mampu mentransmisikan data dengan kecepatan transfer mencapai 4 Mbps. Kabel UTP kategori 2 ini sering digunakan untuk topologi token ring.
• Kabel UTP Category 3 = Mampu mentransmisikan data dengan kecepatan transfer mencapai 10 Mbps.
• Kabel UTP Category 4 = Mampu mentransmisikan data dengan kecepatan transfer mencapai 16 Mbps.
• Kabel UTP Category 5 = Mampu mentransmisikan data dengan kecepatan transfer mencapai 100 Mbps.
• Kabel UTP Category 5e (enchached) = Mampu mentransmisikan data dengan kecepatan transfer mencapai 1000 Mbps, dengan freluensi 100 MHz.
• Kabel UTP Category 6 = Mampu mentransmisikan data dengan kecepatan transfer mencapai 1000 Mbps, dengan freluensi 200 MHz.
• Kabel UTP Category 7 = Mampu mentransmisikan data dengan kecepatan transfer mencapai 1000 Mbps, dengan freluensi 400 MHz.

>> Fungsi Kabel Pada Masing - Masing Warna Kabel UTP

• Orange : berfungsi untuk mengirim paket data.
• Putih Orange : berfungsi untuk mengirim paket data.
• Hijau : berfungsi untuk mengirim paket data.
• Putih Hijau : berfungsi untuk mengirim paket data.
• Biru : berfungsi untuk mengirim paket suara.
• Putih Biru : berfungsi untuk mengirim paket suara.
• Coklat : berfungsi untuk mengirim arus DC.
• Putih Coklat : berfungsi untuk mengirim arus DC.

>> Penyusunan Kabel UTP

     Pada standarnya penyusunan kabel UTP dibagi menjadi 2 yaitu Straight Throught dan Cross Over, berikut adalah susunan pengkabelannya :

1. Straight Throught Cable

Susunan Kabel :

Ujung Kabel 1 :

• Putih Orange
• Orange
• Putih Hijau
• Biru
• Putih Biru
• Hijau
• Putih Coklat
• Coklat

Ujung Kabel 2 :

• Putih Orange
• Orange
• Putih Hijau
• Biru
• Putih Biru
• Hijau
• Putih Coklat
• Coklat

2. Cross - Over Cable

Susunan Kabel :

Ujung Kabel 1 :

• Putih Orange
• Orange
• Putih Hijau
• Biru
• Putih Biru
• Hijau
• Putih Coklat
• Coklat

Ujung Kabel 2 :

• Putih Hijau
• Hijau
• Putih Orange
• Biru
• Putih Biru
• Orange
• Putih Coklat
• Coklat

E. Hasil yang Di Dapatkan
     Saya pribadi jadi tahu apa kegunaan dan macam2 kabel UTP.

F. Temuan Permasalahan
    Belum menemukan masalah yang saya hadapi selama saya mempelajari postingan ini.

G. Kesimpulan
     Dapat di simpulkan bahwa kabel UTP adalah kabel yang mempunyai fungsi untuk mengakses internet via kabel dan mempunyai macam2 dan jenisnya.

H. Referensi

• https://id.wikipedia.org/wiki/Kabel

Sekian postingan saya hari ini mengenai Kabel UTP, semoga bermanfaat^_^

Wassallamu'alaikum Wr. Wb.
